ドラムセッティング図・配置図の書き方｜セット図での持ち込み・レンタルの伝え方【申告シート無料】

ドラムのセッティング図（配置図）は、上から見た平面図で描きます。ただしライブハウスのドラムはほぼ会場の備え付け（ハウスキット）で、並びはどこでもほぼ同じです。だから会場に伝えるべきなのは、配置そのものより「何を持ち込んで、何を借りるか」と標準から外れるところ。この記事では、上から見た標準の配置図（右利き・左利き・ツインペダル）と、セット図での書き方を記入例つきで解説します。そのまま使えるA4の機材申告シートも無料で配っています。

結論：ドラマーが書くのは「配置」より「持込か、借りるか」

ギターやベースと違い、ドラムには立ち位置を考える余地がほとんどありません。ステージ奥の中央、もしくは少し上手寄りに最初から組まれているのが普通で、演者が動かすものではないからです。

そのぶん、ドラマーがセット図で伝えるべき情報ははっきりしています。

• 会場のドラム（ハウスキット）を使うのか——ほぼこれになります
• 自分で持ち込むパーツは何か——スネア・ペダル・シンバルが定番
• 特殊なセッティングはあるか——ツインペダル、左利き、タムの数の変更など

その前提として、標準の配置を頭に入れておくと話が早くなります。標準が分かっていれば、図に書くのはそこからの差分だけで済むからです。

上から見たドラムセットの配置図——パーツ名と標準の位置

ドラムのセッティング図は、真上から見た平面図で描きます。まずは右利き・2タムの標準形です。ライブハウスのハウスキットも、ほぼこの形で組まれています。

セット図に描くと左右が逆になる（右利きのハイハットは上手側）

ここでいちばん間違えやすいのが図の向きです。ドラムだけのセッティング図はドラマーの席から見た向き（上が客席）で描くことが多い一方、バンド全体のセット図は客席から見た向き（下が客席、左が下手）で描きます。ドラマーは客席を向いて座っているので、同じキットでも左右が逆になります。

• 右利きのハイハットは上手側——ドラマーの左手側は、客席から見ると右（上手）です
• フロアタムとライドは下手側——ドラマーの右手側は、客席から見ると左（下手）です
• 図の上に「客席」と一言書く——どちら向きの図か分かれば、読み違いは起きません

上手・下手の決まりは上手・下手とはで解説しています。なお、バンド全体のセット図ではドラムを「Dr」と書いた円ひとつで済ませるのが普通です。キットの中身まで描くのは、持ち込みや変則セッティングを伝えたいときだけで足ります。

右利き・左利き・ツインペダルで、図はどう変わるか

標準から外れるセッティングは、図の上でもはっきり形が変わります。会場への伝え方とあわせて並べました。

ハウスキットに含まれるもの・含まれないもの

ライブハウスに備え付けられているドラムをハウスキットと呼びます。まずは、実在の会場が公開している機材リストを並べてみます。

機材リストに載らない部分も含めて、パーツごとに整理するとこうなります。

持ち込みの定番3つ——スネア・ペダル・シンバル

ドラマーが持ち込むものには、はっきりした優先順位があります。荷物を減らしたいときの判断材料にもなります。

① スネア（持ち込み率が最も高い）

ドラムの音のキャラクターを最も大きく左右するパーツで、持ち込むならまずここです。運搬もケース1つで済みます。セット図には「Sn 持込」と書くだけで伝わります。

② キックペダル

踏み心地は個人差が大きく、慣れたペダルの方が確実に演奏しやすくなります。ツインペダルの場合は必ず申告してください。セッティングに時間がかかり、転換の段取りに影響します。

③ シンバル

こだわりがある場合や、備品の状態が読めない場合に持ち込みます。ただし枚数が増えるほど転換が遅くなるので、対バン形式では絞るのが現実的です。持ち込むならライドだけ、クラッシュ1枚だけという選び方もあります。

セット図でのドラムの書き方（記入例）

実際の書き方はとてもシンプルです。持ち込むパーツだけが分かればいいので、図の中で区別できるようにしておきます。

バンド全体のセット図では、ドラムは「Dr」と書いた円ひとつで表すのが普通です。そのうえで、余白か備考欄に持ち込みを書き添えます。

スマホだけで図にして提出まで済ませたい方は、スマホでセット図を作る手順（PDF化と送り方まで）もあわせてどうぞ。

ツインペダル・左利き・変則セッティングの伝え方

標準から外れるセッティングは、事前に伝えておかないと当日ほぼ確実に揉めます。理由は、時間がかかるからです。

電子ドラム・サンプリングパッド・クリックを使うとき

電子ドラムやパッドを持ち込むときに書くのは、出力の本数と電源の口数の2つです。

転換を早くするドラムの準備

ドラムは転換のボトルネックになりやすいパートです。準備の仕方だけで体感が変わります。

• スネアはケースから出しておく——自分の出番前に、袖でスタンドに載せられる状態にしておきます
• ペダルはあらかじめ組んでおく——ツインペダルは特に。現場で組み始めると数分持っていかれます
• シンバルは順番に重ねておく——使う順に重ねておくと、置きながら考えずに済みます
• スティックは複数本セットしておく——落としたとき用に、フロアタム脇に立てておくのが定番です
• 撤収も同じ速さで——次の演者が待っています。自分の持込だけ素早く回収して袖へ

転換全体の流れは転換とはで解説しています。当日のタイムテーブル全体を把握しておきたい方はライブハウス初出演の流れもあわせてどうぞ。

マイキングとの関係——PAに伝わる書き方

ドラムはマイクの本数が最も多いパートで、キック・スネア・ハイハット・タム・オーバーヘッドで7本前後立てるのが標準です。マイクは基本的に会場のものを使うので、セット図に型番まで書く必要はありません。

ただし、次のケースだけは回線表に反映されるので書いておきます。

• タムの数が標準と違う——マイクの本数とCh数が変わります
• 電子パッドを併用する——ラインで受けるためDIとChが必要です
• キックにミュートを入れている／穴なしのキックを持ち込む——マイクの立て方が変わります

マイクの立て方そのものに興味がある方はドラムのマイキングで詳しく解説しています。中音・外音の考え方は中音と外音をどうぞ。

ドラム機材申告シート（A4・4ページ）を無料ダウンロード

ここまでの内容を、印刷して埋めるだけのA4シートにしました。1ページ目が記入用（キット図の□に✓を入れるだけ）、2ページ目が記入例、3ページ目が早見表（標準配置とセット図での向き・常設ドラムの実例・変則セッティング）、4ページ目が電子パッドの回線と電源・備考の文例・提出前チェック12項目です。ギター・ベース機材申告シートと同じ体裁なので、バンドでまとめて出せます。登録不要・完全無料、印刷も配布も改変も自由です。

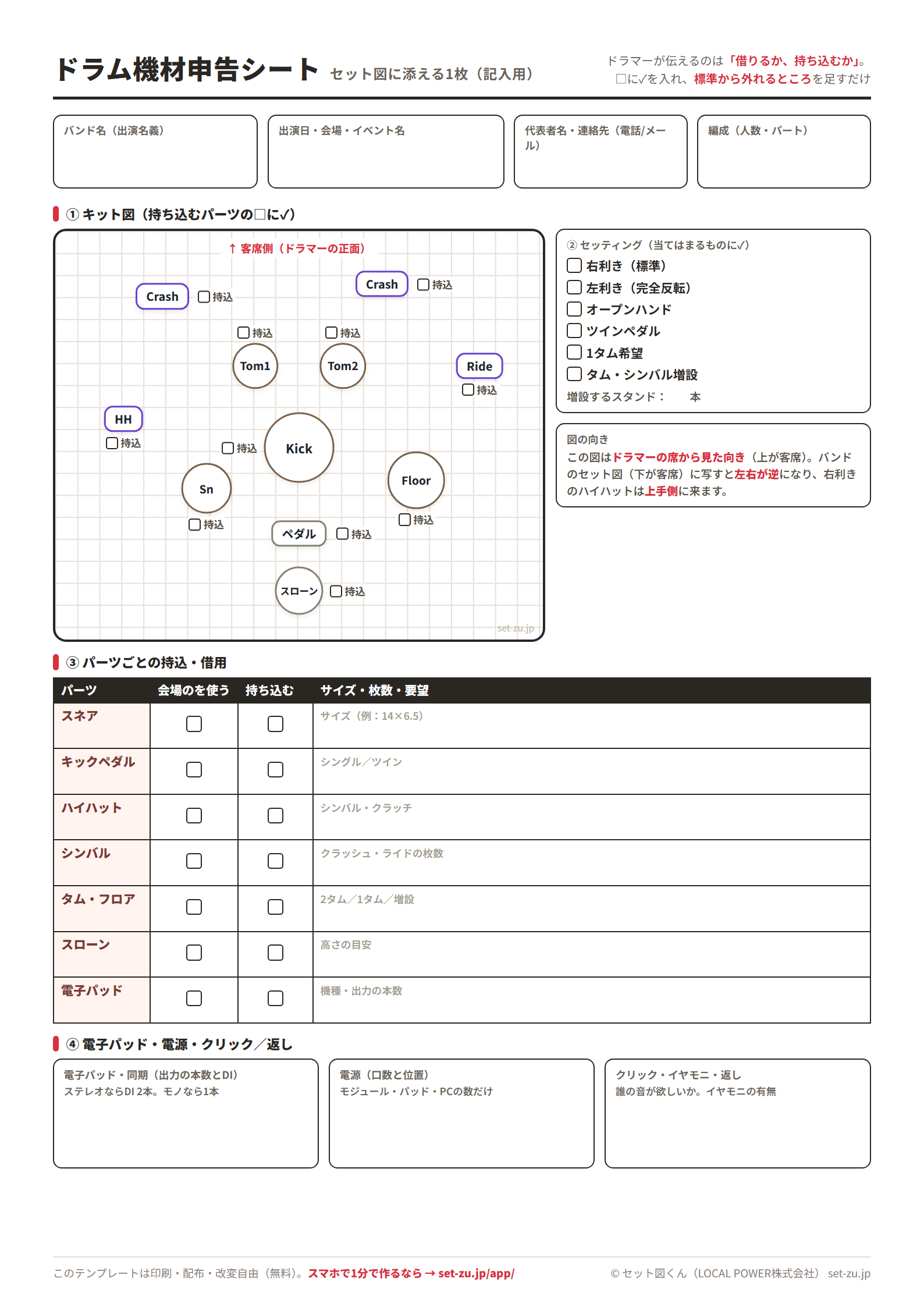

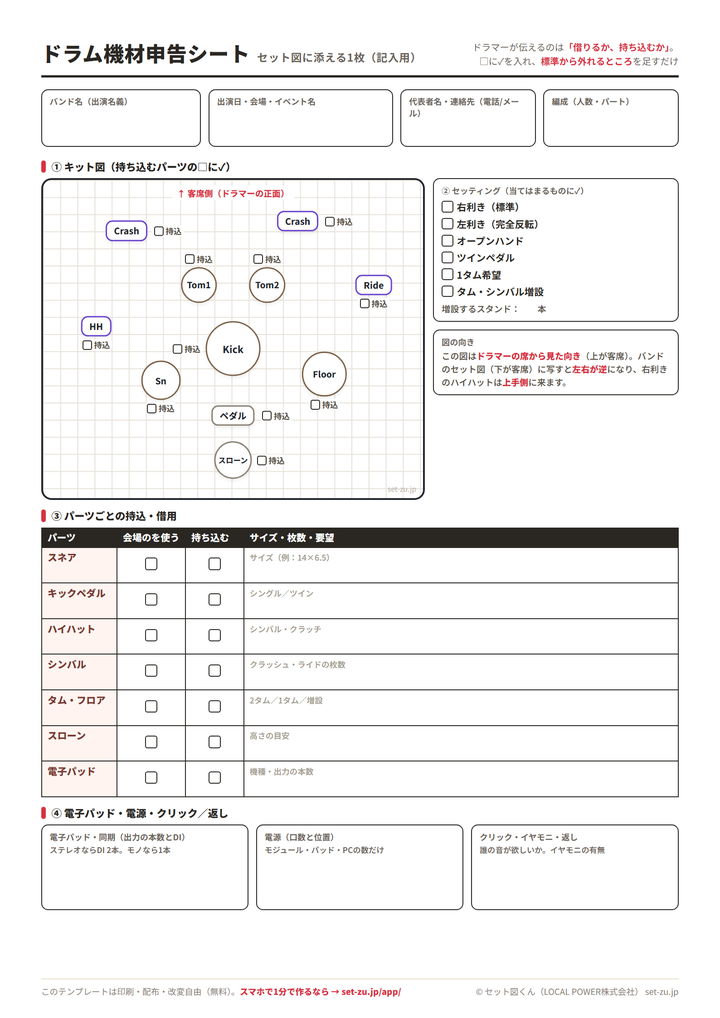

🥁 記入用（1ページ目）

上から見たキット図の持ち込むパーツの□に✓を入れ、セッティング（右利き・左利き・ツインペダル・1タム）を選ぶだけ。下の表にサイズや枚数を書き足せます。

PDF（A4・4ページ）PNG（記入用1枚）

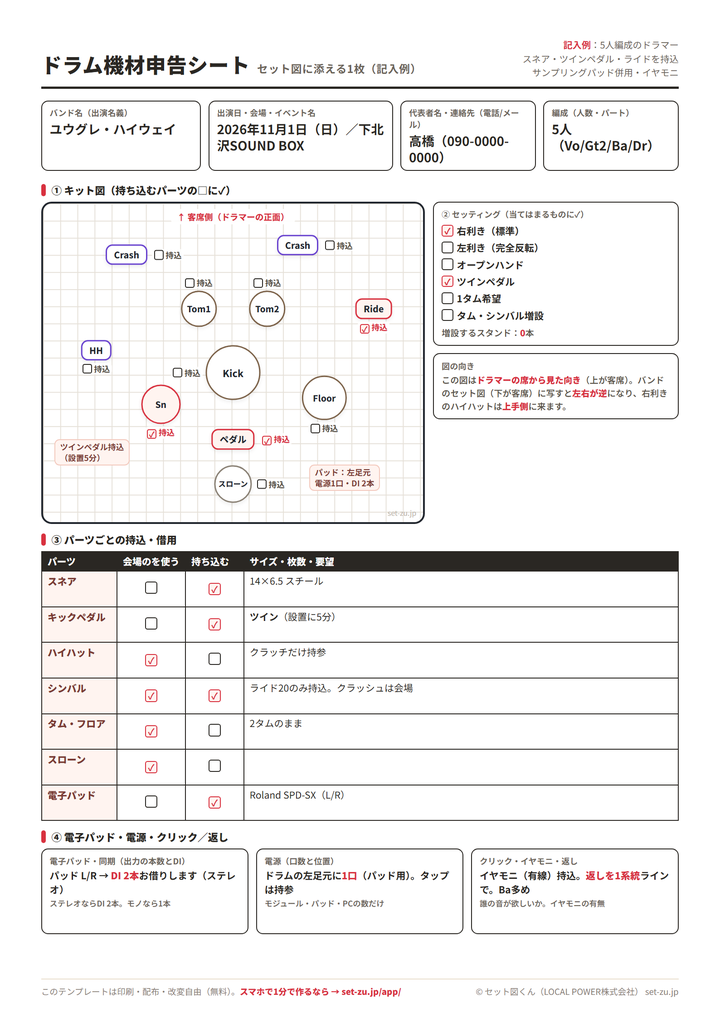

✏️ 記入例（2ページ目）

5人編成のドラマーで、スネア・ツインペダル・ライドを持込、サンプリングパッド併用、イヤモニという、書くことが多いパターンを最後まで埋めてあります。

PDF（A4・4ページ）

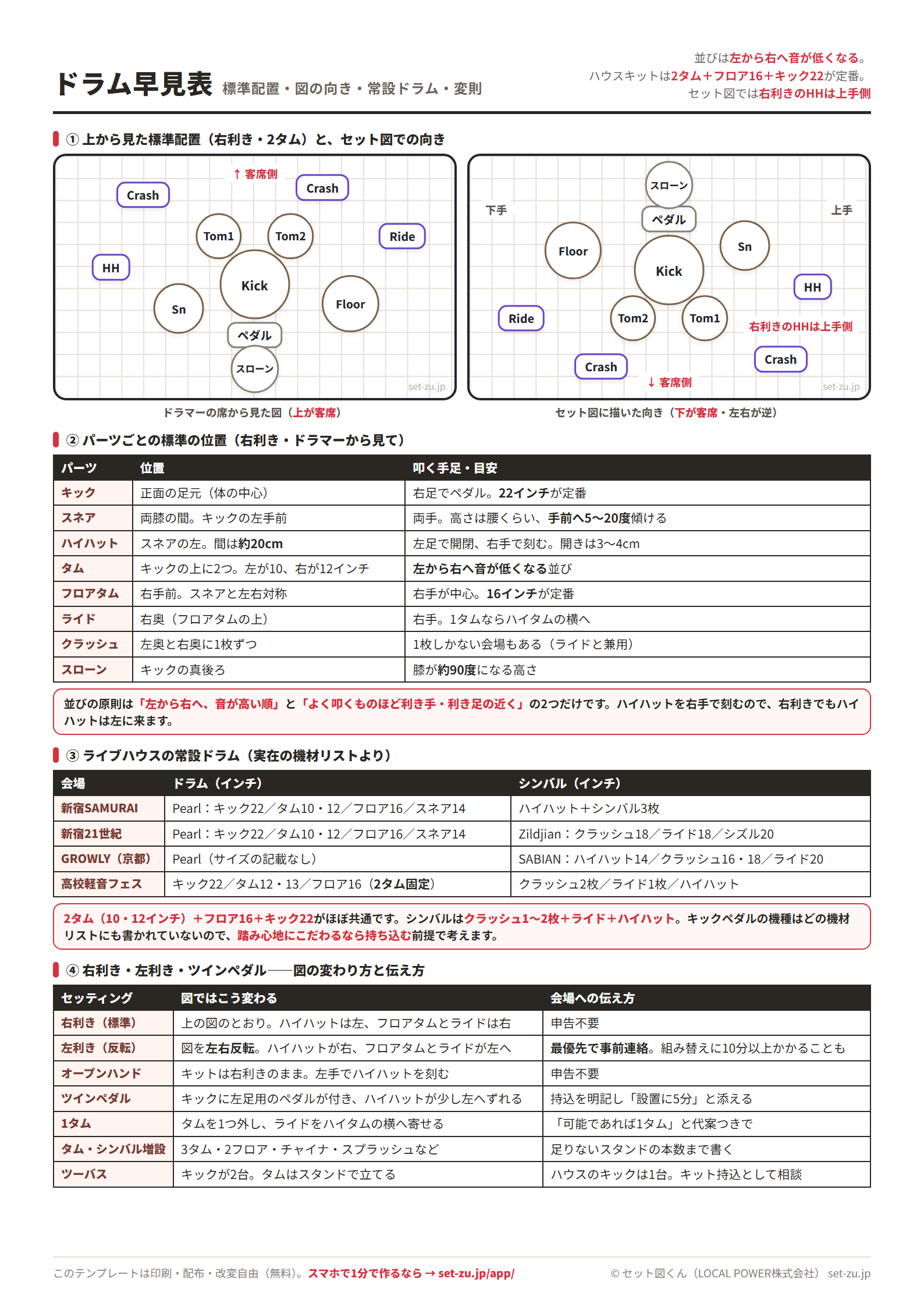

📐 早見表（3ページ目）

ドラマー目線とセット図の向きの配置図2枚、パーツごとの標準の位置、実在4件の常設ドラム、変則セッティング7種。4ページ目は電子パッドの回線と電源・備考の文例8種・提出前チェック12項目です。

PDF（A4・4ページ）PNG（早見表1枚）

使う順番は3ステップです。① 3ページ目の標準配置と見比べて、自分のセッティングが標準から外れるところを探す → ② 1ページ目のキット図で持ち込むパーツの□に✓を入れ、セッティングを選ぶ → ③ 電子パッドやイヤモニがあれば、出力の本数と電源の口数を下の欄に書く。これが埋まっていれば、当日ドラムまわりで止まることはまずありません。マイクの本数と回線は、回線表の側で書きます。

まとめ

• ドラムのセッティング図は上から見た平面図。右利きならハイハットとスネアが左、フロアタムとライドが右
• バンドのセット図（客席から見た向き）に描くと左右が逆。右利きのハイハットは上手側に来る
• ハウスキットは2タム（10・12）＋フロア16＋キック22が定番。スティック以外はだいたい揃っています
• 持ち込みの定番はスネア・ペダル・シンバル。対バンならスネアとペダルだけが現実的
• 左利き・ツインペダル・1タム・電子パッドは必ず事前申告。電子パッドは出力の本数と電源の口数まで
• 備考は「可能であれば」「難しければ〜で対応します」と代案つきで書くと話が早い
